數學運算工具 顯示最多四條數學函數軌跡(F1 - F4)。簡便易用的圖形界面，簡化了在每個函數軌跡上設置最多兩項運算的工作，多條函數軌跡可以連接起來，執行數學綜合運算。 absolute value | integral | average (summed) | invert (negate) | average (continuous) | log (base e) | Custom (MATLAB, Mathcad, | log (base 10) | VBScript) – limited points | product (x) | derivative | ratio (/) | deskew (resample) | Reciprocal | difference ( - ) | rescale (with units) | enhanced resolution (to 11 bits vertical) | Roof | Envelope | (sinx)/x | exp (base e) | square | exp (base 10) | square root | fft, 支持功率平均, 功率密度, 實數成分和虛數成分, 頻域參數及在高達25 Mpts上進行fft | sum (+) | floor | trend (datalog) of 1000 events | 1000個事件的直方圖 | zoom (identity) |
測量工具 與統計數據一起顯示任意8個參數，包括平均值、高、低和標準偏差。小直方圖可以快速動態查看參數和波形特點。 amplitude | Frequency | Risetime (10 - 90%, | area | last | 20 - 80%, @ level) | base | level @ x | rms | cycles | maximum | Std. Deviation | data | mean | time@level | delay | median | Top | Custom (MATLAB, Mathcad, | minimum | Dtime @ level | VBScript) – limited points | number of points | Dtime @ level from | delay | +overshoot | trigger | Ddelay | - overshoot | Wideth (positive + | Duration | Peak-to-peak | Negative) | Duty cycle | Period | x @ max. | Falltime (90-10%, | phase | x @ min. | 80-20%, @level) |
|
| first |
|
|
測試通過/失敗 針對可以選擇的參數極限或預先定義的模板同時測試多個參數。測試通過或失敗條件可以啟動操作，包括保存到本地或聯網文件，通過電子郵件發送故障圖像，保存波形，在前面板輔助BNC輸出上發出脈沖，或(配備GPIB選項)發送GPIB SRQ。 抖動和定時分析軟件包 (WRXi-JTA2) (MXi-A型號示波器標配) n 抖動和定時參數，支持“Track”圖 n Edge@lv參數(計算邊沿?cái)?shù)量) n 余輝直方圖, 余輝曲線(中間值, 范圍, sigma) 軟件選項 – 高級數學運算和波形分析統計軟件包 (WRXi-STAT) 這個軟件包增加了測量信息統計顯示和結果分析功能： n 19個直方圖參數/最多20億個事件，擴展了直方圖 n 余輝直方圖 n 余輝軌跡(中間值, 范圍, sigma) 主分析軟件包 (WRXi-XMAP) (MXi-A型號示波器標配) 這個軟件包提供了最大功能和靈活性，包括XMATH、XDEV和JTA2中擁有的所有功能。 高級數學運算軟件包 (WRXi-XMATH) (MXi-A型號示波器標配) 這個軟件包提供了全面的一系列波形分析工具，可以了解復雜信號的波形，包括： n 參數數學運算 – 加, 減, 乘, 除兩個不同參數，倒置參數，重新定標參數值 n 使用19個直方圖參數/最大20億個事件繪制直方圖 n 最多100萬個事件的趨勢(數據日志) n 追蹤任何測量參數的圖表 n FFT功能包括：最多24 Mpts上功率平均, 功率密度, 實數成分和虛數成分, 頻域參數和FFT n 窄帶功率測量 n 自動相關功能 n 稀疏函數 n 三次方插值函數 高級定制軟件包 (WRXi-XDEV) (MXi-A型號示波器標配) 這個軟件包提供了一套工具，可以修改和定制示波器，滿足您獨特的需求。XDEV增加的功能包括： n 使用第三方軟件包創建自己的測量參數或數學函數，在示波器中顯示結果。支持的第三方軟件包有： - VBScript - MATLAB - Excel n CustomDSO – 在示波器對話框中創建自己的用戶界面。 n 增加密鑰宏命令，運行VBScript文件 n 支持插件 基礎分析軟件包 (WRXi-XVAP) (MXi-A型號示波器標配) 測量： n 抖動和定時參數(period@level,width@level, edge@level, duty@level, time interval error@level,frequency@level, half period, setup, skew, Δ period@level, Δ width@level) 數學運算： n 余輝直方圖 n 余輝軌跡(中間值, sigma, 范圍) n 1 Mpts FFT, 支持功率譜密度, 功率平均, 實數, 虛數和實數+虛數設置 統計和圖形分析 n 1 Mpts趨勢和直方圖 n 19個直方圖參數 n 任意測量參數的追蹤圖 中級數學運算軟件包 (WRXi-XWAV) 數學運算： n 1 Mpts FFT, 支持功率譜密度, 功率平均, 實數成分和虛數成分 統計和圖形分析 n 1 Mpts趨勢和直方圖 n 19個直方圖參數 n 任意測量參數的追蹤圖 |
|

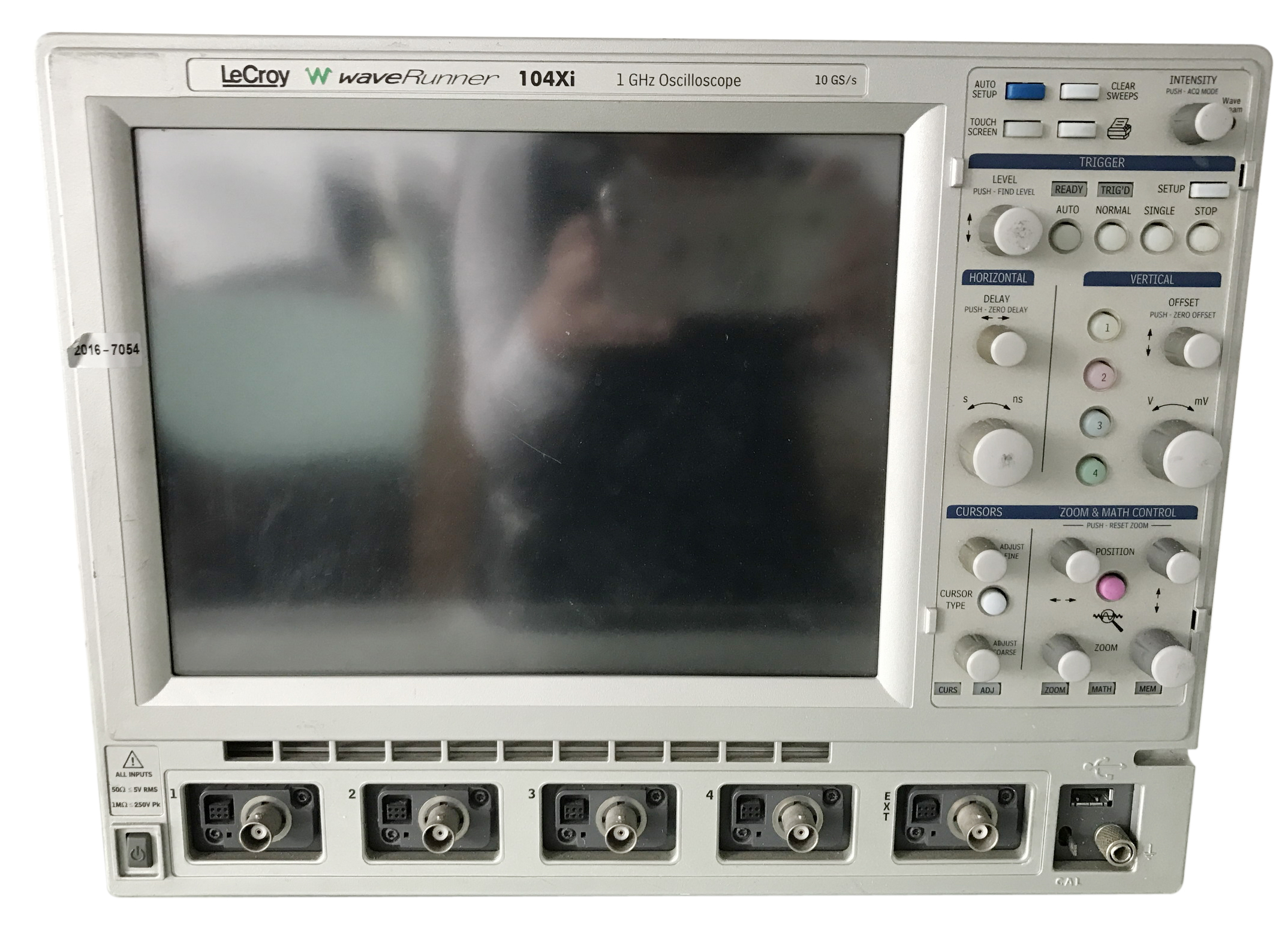

垂直系統 | WaveRunner 44Xi-A 44MXi-A | WaveRunner 64Xi-A 64MXi-A | WaveRunner 62Xi-A | WaveRunner 104Xi-A 104MXi-A | WaveRunner 204Xi-A 204MXi-A | 標稱模擬帶寬 @ 50 Ω, 10 mV–1 V/div | 400 MHz | 600 MHz | 600 MHz | 1 GHz | 2 GHz | 上升時間(典型值) | 875 ps | 500 ps | 500 ps | 300 ps | 180 ps | 輸入通道數量 | 4 | 4 | 2 | 4 | 4 | 帶寬限制器 | 20 MHz; 200 MHz | 輸入阻抗 | 1 MΩ || 16 pF或50 Ω 1 MΩ || 20 pF或50 Ω | 輸入耦合 | 50 Ω: DC, 1 MΩ: AC, DC, GND | 最大輸入電壓 | 50 Ω: 5 Vrms, 1 MΩ: 400 V max. (DC + 峰值A(chǔ)C ≤ 5 kHz) | 50 Ω: 5 Vrms, 1 MΩ: 250 V max. (DC + 峰值A(chǔ)C ≤ 10 kHz) | 垂直分辨率 | 8位，增強分辨率(ERES)時高達11位 | 靈敏度 | 50 Ω: 2 mV/div–1 V/div全面可變; 1 MΩ: 2 mV–10 V/div全面可變 | DC精度 | ±1.0%的全標 (典型值); ±1.5%的全標, ≥ 10 mV/div (保證值) | 偏置范圍 | 50 Ω: ±1 V @ 2–98 mV/div, ±10 V @ 100 mV/div–1 V/div; 1 M Ω: ±1 V @ 2–98 mV/div, ±10 V @ 100 mV/div–1 V/div, ±100 V @ 1.02–10 V/div | 50 Ω: ±400mV@2–4.95 mV/div, ±1 V@5–99mv/div, ±10 V @ 100 mV–1 V/div; 1 M Ω: ±400 mV @ 2–4.95 mV/div, ±1 V @ 5–99 mV/div, ±10 V @ 100 mV–1 V/div, ±100 V @ 1.02 V/div–10 V/div | 輸入接口類型 | ProBus/BNC |
時基系統 | 時基 | 4條輸入通道共用內部時基；可以在輔助輸入上應用一個外部時鐘 | | 時間/格范圍 | 實時: 200 ps/div–10 s/div, RIS模式: 200 ps/div - 10 ns/div, 滾動模式: 最高1,000 s/div | | 時鐘精度 | ≤ 5 ppm @ 25 °C (典型值) (≤ 10 ppm @ 5–40 °C) | | 采樣率和延遲時間精度 | 等于時鐘精度 | | 通道間偏移校正范圍 | ±9 x 時間/格設置或100 ms，每條通道 | | 外部采樣時鐘 | DC - 600 MHz; (對104Xi-A/104MXi-A和204Xi-A/204MXi-A為DC - 1 GHz) 50 Ω, (1 MΩ下帶寬受限), BNC輸入, 限于2 Ch操作(62Xi-A中限于1 Ch操作), (最小上升時間和幅度要求適用于低頻率) | | 滾動模式 | 在≥ 500 ms/div和≤ 100 kS/s時用戶可以選擇 |
采集系統 | 44Xi-A 44MXi-A | 64Xi-A 64MXi-A | 62Xi-A | 104Xi-A 104MXi-A | 204Xi-A 204MXi-A | 每條通道單次采樣速率 | 5 GS/s | 通道復用采樣速率(2通道) | 5 GS/s | 10 GS/s | 10 GS/s | 10 GS/s | 10 GS/s | 隨機通道復用采樣(RIS) | 200 GS/s | RIS模式 | 200 ps/div – 10 ns/div, 用戶可以選擇 | 100 ps/div – 10 ns/div, 用戶可以選擇 | 觸發速率 | 1250,000波形/秒 | 順序時戳分辨率 | 1 ns | 順序段之間的最小時間 | 800 ns | 采集存儲器選項 | 最大采集點數(4 Ch/2 Ch, 62Xi-A中為2 Ch/1 Ch) | 段(順序模式) | 標配 | 12.5M/25M | 10,000 |
|
|
|
|
|
|
|
|
采集系統 | 44Xi-A 44MXi-A | 64Xi-A 64MXi-A | 62Xi-A | 104Xi-A 104MXi-A | 204Xi-A 204MXi-A | 時間分辨率(最小值, 單次) | 200 ps (5 GS/s) | 100 ps (10 GS/s) | 100 ps (10 GS/s) | 100 ps (10 GS/s) | 100 ps (10 GS/s) | 平均 | 加總或連續平均100萬次掃描 | ERES | 8.5 – 11位垂直分辨率 | 包絡 (Extrema) | 包絡, 地板, 或屋頂, 高達100萬次掃描 | 插值 | 線性或正弦 |
觸發系統 | | 觸發模式 | 正常觸發, 自動觸發, 單次觸發, 停止觸發 | | 觸發源 | 任意輸入通道, 外部觸發, Ext X10, Ext/10, 或220V市電線路觸發; 每個觸發源獨有的斜率和電平(線路觸發除外) | | 觸發耦合 | DC, AC (典型7.5 Hz), HF Reject, LF Reject | | 觸發前延遲 | 0-100%的存儲容量 (可以以1%增量或100 ns調節) | | 觸發后延遲 | 在實時模式下最高10,000格, 在滾動模式下限于較慢的時間/格式設置 | | 按時間或事件釋放 | 1 ns - 20 s或1 - 1,000,000,000個事件 |
[第21頁] 觸發系統(續) | 44Xi-A 44MXi-A | 64Xi-A 64MXi-A | 62Xi-A | 104Xi-A 104MXi-A | 204Xi-A 204MXi-A | | 內部觸發范圍 | 距中心±4.1格 (典型值) | | 觸發和插值抖動 | ￡3 ps rms (典型值) | 在采用邊沿觸發時的觸發靈敏度(通道1-4 + 外部通道, DC, AC和LFrej耦合) | 2 div @ < 400 MHz, 1 div @ < 200 MHz | 2 div @ < 600 MHz, 1 div @ < 200 MHz | 2 div @ < 600 MHz, 1 div @ < 200 MHz | 2 div @ < 1 GHz, 1 div @ < 200 MHz | 2 div @ < 2 GHz, 1 div @ < 200 MHz | 采用智能觸發時的最大觸發頻率(通道1-4 + 外部通道) | 400 MHz@ 310 mV | 600 MHz @ 310 mV | 600 MHz @ 310 mV | 1 GHz @ 310 mV | 2 GHz@ 310 mV | 外部觸發范圍 | EXT/10 ±4 V; EXT ±400 mV |
基本觸發 |
| 邊沿觸發 | 在信號滿足斜率(正或負)和電平條件時觸發 | TV合成視頻 | NTSC或PAL, 行和場可以選擇; HDTV (720p, 1080i, 1080p), 幀速率(50或60 Hz)和行可以選擇; 或CUSTOM, 場(1–8)、行(最多2000)、幀速率(25, 30, 50,或60 Hz)、通道復用(1:1, 2:1, 4:1, 8:1)或同步脈沖斜率(正或負)可以選擇 |
智能觸發 | | 狀態或邊沿判定 | 只有在另一個輸入源上發生規定的狀態或邊沿時，才觸發任何輸入源?？梢园磿r(shí)間或按事件選擇觸發源之間的延遲 | | 跌落 | 如果信號跌落時間長于選定時間(2 ns - 20 s)，則觸發采集 | | 碼型 | 5個輸入(4條通道和外部觸發輸入- 在WaveRunner 62Xi上為2通道+EXT)的邏輯組合(AND, NAND, OR, NOR)。每個觸發源可以是高、低、或無所謂。可以單獨選擇高電平和低電平。在碼型開始或結束時觸發 |
支持排除功能的智能觸發 | | 毛刺和脈寬 | 正毛刺或負毛刺觸發，寬度范圍500 ps - 20 s；或觸發間歇性問題(受到示波器帶寬極限影響) | | 信號或碼型間隔 | 在可以選擇的間隔上觸發(1 ns - 20 s) | 超時(狀態/邊沿判定) | 只有在另一個輸入源上發生規定的狀態(或轉換邊沿)時，才觸發任何輸入源。輸入源之間的延遲為1 ns - 20 s, 或1 - 99,999,999個事件。 | 轉換速率 | 觸發邊沿速率。選擇dV, dt和斜率極限。選擇1 ns – 20 s的邊沿極限 | 排除觸發 | 通過指明正常寬度或周期，觸發間歇性問題 |
力科WaveStream快速查看模式 輝度 | 256種輝度等級, 1-100%, 可以通過前面板控制功能進行調節 | 通道數量 | 最多同時支持4條通道 | 最大采樣速率 | 5 GS/s (WaveRunner 62Xi-A, 64Xi-A/64MXi-A, 104Xi-A/104MXi-A, 204Xi-A/204MXi-A在通道復用模式下為10 GS/s) | 波形/秒(連續) | 最高8000個波形/秒 | 操作 | 通過前面板在普通實時模式和力科WaveStream快速查看模式之間切換 |
| 自動設置 | | 自動設置 | 自動設置時基、觸發和靈敏度，顯示各種重復信號 | | 垂直分辨率調整 | 為選擇的通道自動設置垂直靈敏度和偏置，以最大動態范圍顯示波形 |
探頭 | 44Xi-A 44MXi-A | 64Xi-A 64MXi-A | 62Xi-A | 104Xi-A 104MXi-A | 204Xi-A 204MXi-A | 探頭 | 標配每條通道一只PP008探頭; 可以選配無源探頭和有源探頭 | 標配每條通道一只PP007探頭; 可以選配無源探頭和有源探頭 | 探頭系統; Probus | 自動檢測和支持各種兼容的探頭 | 衰減/增益系數 | 自動或手動選擇, 視使用的探頭而定 |
| 彩色波形顯示器 | | 類型 | 彩色10.4"平板TFT-LCD，帶高分辨率觸摸屏 | | 分辨率 | SVGA; 800 x 600像素; 最大外部監視器輸出分辨率2048 x 1536像素 | | 軌跡數量 | 顯示最多8條軌跡。同時顯示通道軌跡、縮放軌跡、存儲軌跡和數學運算軌跡 | | 網格樣式 | Auto, Single, Dual, Quad, Octal, XY, Single + XY, Dual + XY | | 波形樣式 | 聯接樣點或僅樣點 |
技術數據 縮放擴展軌跡 |
| 顯示最多4條每個數據點16位的縮放/數學運算軌跡 |
內部波形存儲器 |
| M1, M2, M3, M4內部波形存儲器(存儲全長波形，每個數據點16位)，或存儲任意數量的文件，其只受數據存儲介質的限制 |
設置存儲 | 前面板和儀器狀態 | 存儲到內置硬盤、軟盤或USB連接的外設上 |
| 接口 | | 遙控 | 通過Windows自動操作或通過力科遠程命令集進行遙控 | | GPIB端口(可選) | 支持IEEE - 488.2 | | 以太網端口 | 10/100/1000Base-T以太網接口 (RJ-45連接器) | | USB端口 | 5個USB 2.0端口, 支持兼容Windows的設備 | | 外部監視器端口 | 標準15針D型兼容SVGA DB-15; 連接第二臺監視器, 使用XGA分辨率的擴展桌面顯示模式 | | 串口 | DB-9 RS-232端口(不用于示波器遙控) |
輔助輸入 | 44Xi-A 44MXi-A | 64Xi-A 64MXi-A | 62Xi-A | 104Xi-A 104MXi-A | 204Xi-A 204MXi-A | 信號類型 | 在前面板上選擇外部觸發或外部時鐘輸入 | 耦合 | 50 W: DC, 1 MW: AC, DC, GND | 最大輸入電壓 | 50 W: 5 Vrms, 1 MW: 400 V max. (DC + 峰值A(chǔ)C: ￡5 kHz) | 50 W: 5 Vrms, 1 MW: 250 V max. (DC + 峰值A(chǔ)C: ￡10 kHz) |
輔助輸出 | 信號類型 | Trigger Enabled, Trigger Output, Pass/Fail, 或Off | 輸出電平 | TTL, ?3.3 V | 連接器類型 | BNC, 位于背面板上 |
| 整體特點 | | 自動校準 | 保證至少在1年內保持規定的DC和定時精度 | | 校準器 | 前面板連接器上提供的輸出為探頭校準和補償提供了各種信號 | | 功率要求 | 90-260 V rms @ 50/60 Hz; 115 V rms (±10%) @ 400 Hz, 自動選擇AC電壓 安裝類型: 300V CAT II; 最大功耗: 340 VA/340 W; 對WaveRunner 62Xi-A為290 VA/290 W |
| 環境特點 | | 溫度(工作) | +5℃到+40℃ | | 溫度(非工作) | -20℃到+60℃ | | 濕度(工作) | 31°C及以下時最大相對濕度80%(無冷凝)。在40℃時上限額定值下降到50%相對濕度(無冷凝) | | 濕度(非工作) | 經過MIL-PRF-28800F測試, 5% - 95%相對濕度(無冷凝) | | 高度(工作) | 最高2,000米 | | 高度(非工作) | 12,192米 |
物理尺寸 | 外觀尺寸(高x寬x厚) | 260 mm x 340 mm x 152 mm, 不包括腳架 (10.25" x 13.4" x 6") | 凈重 | 7.26公斤(16.0磅) |
|
|
