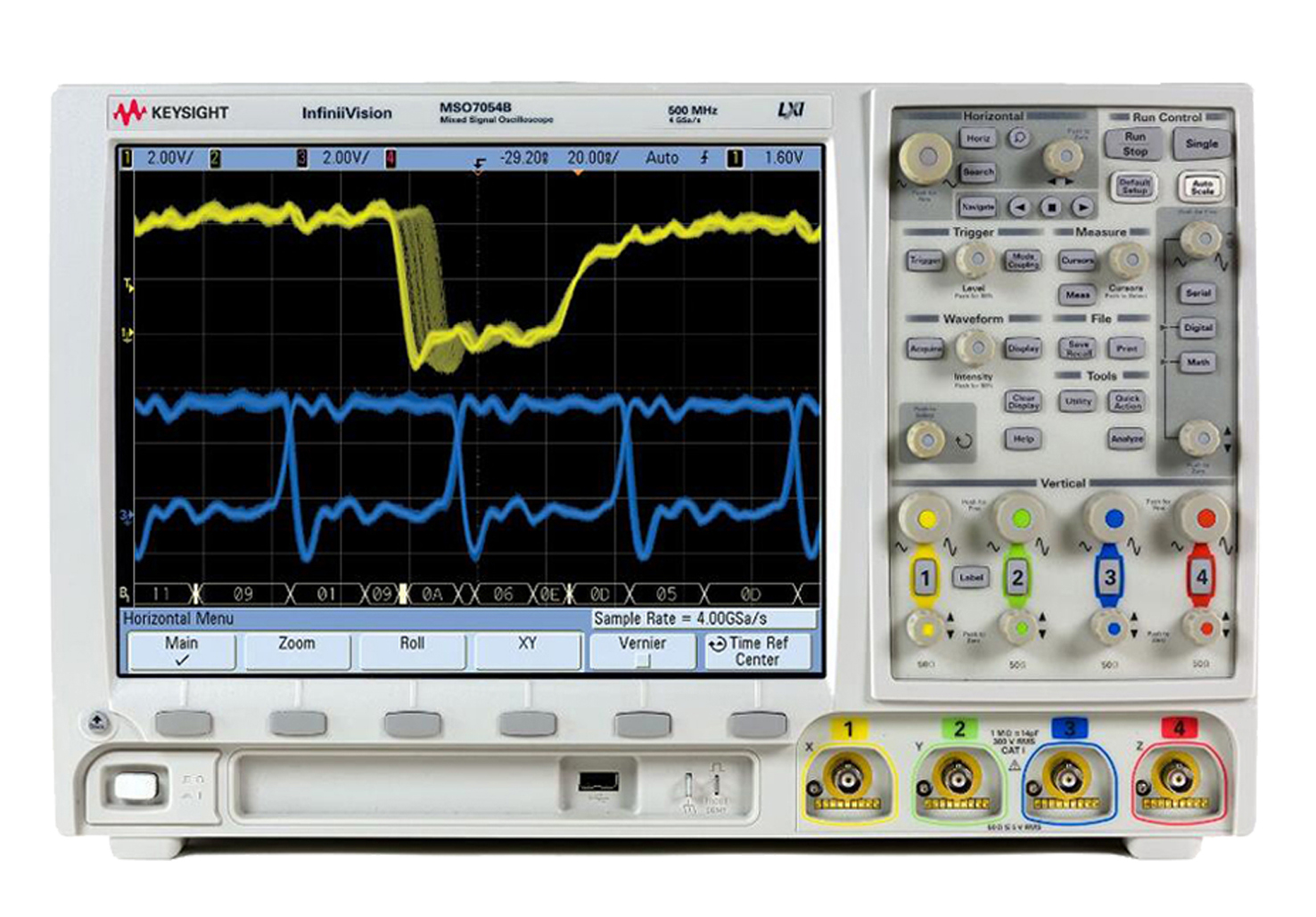

主要特性和功能

• 500 MHz

• 4 個模擬通道和 16 個數字通道

• 12.1 英寸 XGA顯示屏讓您非常輕松地查看信號

• 2 GSa/s 采樣率可以更精確地顯示信號

• 8 Mpts 存儲器能夠在保持高采樣率的同時，輕松捕獲長時間周期的信號

• 100,000 波形/秒的更新速率使您能夠迅速發現間歇性問題

• 為您量身定制的軟件可以幫助您更快速地查看和調試 FPGA

• 分段式存儲器、串行分析和模板測試能夠增強測試能力

• 串行數據的自動搜索和導航可以加快調試速度

技術指標

1. 帶寬	500 MHz
   通道數	4 + 16
   最大存儲器深度	8 Mpts
   最大采樣率	4 GSa/s
   顯示屏尺寸	12.1 英寸
   波形更新速率	100,000 波形/秒
   ADC 位數	8 位
   內置儀器（可選）	無
   協議觸發和解碼	可選
   操作系統	嵌入式
   實時	是

download: MSO7054B技術資料
