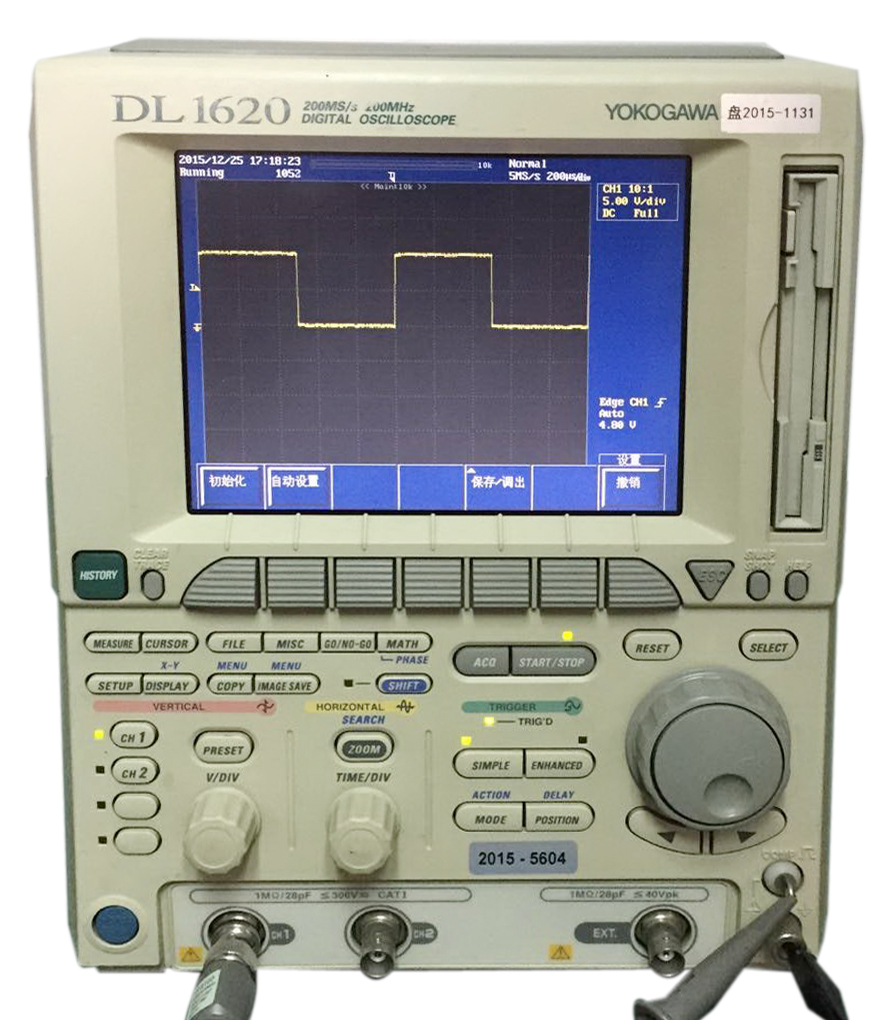

日本橫河YOKOGAWA 數字示波器DL1620簡介

該示波器體積小，重量輕，４通道同時32MW存儲，實時數字濾波等最適合于長時間觀測波形．

4通道輸入(DL1640/DL1640L)；2通道輸入(DL1620)

·最高采樣速度200MS/s

·最大記錄長度:

DL1640/DL1620: 8MW/通道(單觸發方式),1MW/通道(非單觸發方式)

DL1640L: 32MW/通道(單觸發方式),4MW/通道(非單觸發方式)

·6.4英寸廣視角TFT彩色液晶顯示器

·體積小(底面積小于A4紙),重量輕(約3.9kg)

·內置外部存儲媒體(可選PC卡,Zip,軟驅)

·USB(選件)

·以太網(選件)

·實時數字濾波器功能

·Web Server功能

DL1640/DL1640L/DL1620技術規格

縱向

輸入偶合: 1MΩ AC, 1MΩ DC,GND

輸入阻抗:1MΩ±1.0%,28pF-1MHz

電壓軸靈敏度設置范圍:2mV/div – 10V/div (1-2-5Step)

橫向

掃描時間:

2ns/div ～ 50s/div(記錄長度10kW以上時)

2ns/div ～ 5s/div(記錄長度1kW時)

2ns/div ～ 800s/div (根據記錄長度而不同)(DL1620)

時基精度:±0.005%

觸發

觸發方式:自動,自動電平,常規,單觸發, 單觸發(N)

觸發類型:邊沿Edge,A-B(N), A延遲Deley B,或OR, 式樣Pattern,

脈寬PulseWidth,TV(NTSC,PAL,SECAM,1080/60p,1080/60i, 1080/24p,1080/50i, 1080/25p, 1080/24sF,720/60p,480/60p)

一般規格

外型尺寸: 220(寬)×266(高)×224(厚)mm (把手和突出部除外)

重量: 約4.5kg(最高配置)

約3.9kg(最低配置)
