主要特性與技術指標

基本精度

• 基本阻抗精度: +/- 0.08 %

頻率

• 40 Hz 至 110 MHz

更多特性

• 在寬阻抗范圍和寬頻率范圍內精確測量

• 強大的阻抗分析功能

• 易于使用和通用的PC連接

描述

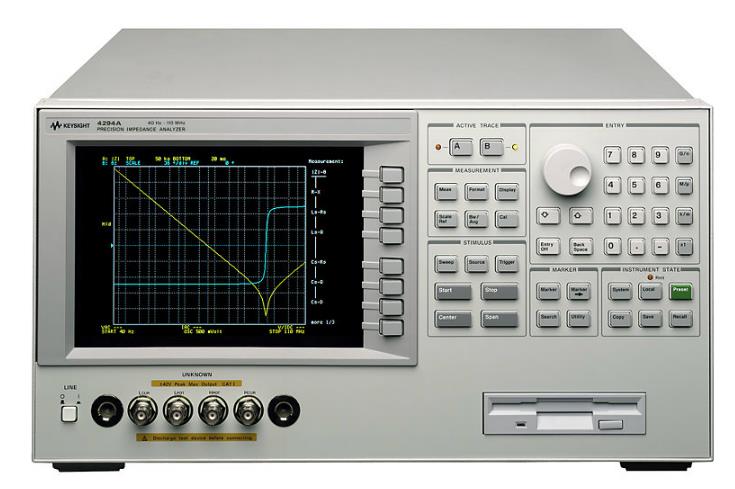

是德 4294A精密阻抗分析儀

Keysight 4294A精密阻抗分析儀是適用于元件和電路有效阻抗測量和分析的集成解決方案。Keysight 4294A覆蓋了很寬的測試頻率范圍(40Hz至110MHz)，具有±0.08%的基本阻抗精度。其優異的高Q值/低D值精度使其能分析低損耗元件。其寬信號電平范圍可用于在實際工作條件下評估器件。測試信號電平范圍為5mV至1Vrms或200uA至20mArms，直流偏置范圍為0V至±40V或0mA至±100mA。先進的校準和誤差補償功能避免了進行夾具內器件測量時的測量誤差。Keysight 4294A是適用于電子元件設計、論證、質量控制和生產測試的強大工具。電路設計和開發工程師也能從它提供的性能和功能中受益。

download: 4294A技術資料
